云浮台区识别仪主要功能载波测试：接收主机发送的电力载波信号，用于检测相别和压降。综合测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此功能主要针对电力载波通讯存在串扰的情况下使用。可以的区分分机所在线路的台区、相序和压降情况；电流测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12、13所示），等待您下一步的操作指令 综合测试在分机的主菜单界面下，通过”键移动光标，使光标选中“1、综合测试”，单击“确定”键，进入综合测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入综合测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在综合测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的主机编号（即变压器编号）、被测线路所属相别等测试信息。如果主机修改量程为“零序电流”时，分机测试结果中的主机编号（即变压器编号）将增加显示分支信息。比如显示变压器表示的是此分机测试点属于编号为“1234”的主机（台区变压器），并且属于“A相电流钳”所钳的分支。

云浮台区识别仪对未检测到主机的台区，该终端显示屏将显示：此台区未检测到主机请检查3、使用中要注意的几个问题（1）设备在使用时，一定要按颜色一一对应接线，特别是黑色线，黑色是零线。（2）设备一定要尽可能接在变压器低压出线侧连接螺栓上，如有互感器，尽量接在互感器后面；实在不行，也可接在开关柜、计量柜的母排上。总之，尽量靠近变压器。因为，越靠近变压器负荷相对越平稳，对信号传输越有利；（3）有些接线处可能因为潮湿、灰尘、油污等，致使桩头氧化，特别是铝线、铝排，因此在接线时一定要注意选择非氧化部分，或者，用力转动接线夹，使之接触可靠。特别是黑色夹子。对于终端，尽可能要用表笔线的部分扎在测试体上，尽量不要采用靠在测试表面的方式，这样能减少表笔线在测试表面的移动而导致的接触不良引起的接触电阻变化引起的测试结果不稳定。（4）因为我们的设备采用的是FSK电力载波，因为在中心频率是127KHZ这个频率是经过大量的反复现场测试实验总结出来的，具有强的抗干扰能力和弱的跨变压器穿透能力，但即使是这样，仍然不能完全保证就没有一点信号通过变压器传输到高压线上面，再通过高压线传输到相邻的变压器并通过低压线路传输到用户端，使得我们在低压端上测到相应的数据，这样，就有可能造成串线现象，这种现象从技术上来讲是不可避免的，因为变压器对任何频率的信号只会表现出阻抗的大小不同，而不能的阻断。

云浮台区识别仪对未检测到主机的台区，该终端显示屏将显示：此台区未检测到主机请检查3、使用中要注意的几个问题（1）设备在使用时，一定要按颜色一一对应接线，特别是黑色线，黑色是零线。（2）设备一定要尽可能接在变压器低压出线侧连接螺栓上，如有互感器，尽量接在互感器后面；实在不行，也可接在开关柜、计量柜的母排上。总之，尽量靠近变压器。因为，越靠近变压器负荷相对越平稳，对信号传输越有利；（3）有些接线处可能因为潮湿、灰尘、油污等，致使桩头氧化，特别是铝线、铝排，因此在接线时一定要注意选择非氧化部分，或者，用力转动接线夹，使之接触可靠。特别是黑色夹子。对于终端，尽可能要用表笔线的部分扎在测试体上，尽量不要采用靠在测试表面的方式，这样能减少表笔线在测试表面的移动而导致的接触不良引起的接触电阻变化引起的测试结果不稳定。（4）因为我们的设备采用的是FSK电力载波，因为在中心频率是127KHZ这个频率是经过大量的反复现场测试实验总结出来的，具有强的抗干扰能力和弱的跨变压器穿透能力，但即使是这样，仍然不能完全保证就没有一点信号通过变压器传输到高压线上面，再通过高压线传输到相邻的变压器并通过低压线路传输到用户端，使得我们在低压端上测到相应的数据，这样，就有可能造成串线现象，这种现象从技术上来讲是不可避免的，因为变压器对任何频率的信号只会表现出阻抗的大小不同，而不能的阻断。

云浮台区识别仪.测量三相电压、脉冲电流。12.仪器能显示出电压缺相的情况，自动在液晶屏给出提示。.仪器可对三相电压2－31次谐波进行测量。14.矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来，方便检查低压用户计量装置的错接线情况。15.简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来，使用者可对被测用户的波形情况一目了然。仪器具备自检功能，对因过压、冲击等原因导致部器件损坏情况出现时，仪器要对故障部分进行诊断并正确提示。17.仪器具备零火线自动识别功能，分机在进行台区或分支测试时，会自动识别零火线是否接对，并在屏幕上加以提示18.采用大屏幕真彩色全透液晶屏，阳光下依然清晰。中文及图形化显示，界面友好，显示直观，操作简单。19.导电硅胶按键操作模式，设计合理、操作简便，其寿命长、灵敏度高，避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作，或操作灵敏度差而影响用户的正常使用仪器可将台区归属测试结果以记录的形式保存下来，包括：测试日期、测试时间、台变编号、电表编号、所属相别。21.测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机，进行集中管理，能对数据记录进行分类统计，便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息；正确统计负荷分配情况、线损率等信息。22.为了保障操作的性，仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后，仪器确保无损坏并对误接线情况进行提示，并且仪器不能执行测试操作。

云浮台区识别仪使用方法1、开始运行单击台区用户识别仪的数据管理系统1.0”-〉“型台区用户识别仪的数据管理系统1.0”便开始运行本软件。2、软件登陆由于本软件所存储的数据为主要资料，所以运行本软件后，首先您需要输入用户名和密码来登陆本软件。未经许可的人员不得擅自操作本软件。图七 系统登陆界面注意：软件安装后系统管理员的初始密码为“111”。登陆软件后请更改密码。图八 数据管理系统主界面3添加操作员、修改密码系统登陆后，进入本系统主界面。单击“系统设置”-〉“密码设置”，打开“密码设置”界面。如需添加新的操作员，请直接在“操作员”栏中直接输入新添操作员的用户名，并输入两次其要注册的新密码。确认无误后，单击“添加”按钮。即可添加成功。当需要删除操作员是，可以在“操作员”栏中选择要删除的操作员。选中后，单击“删除”按钮，即可删除该操作员。注意：操作员的添加、删除操作，只有“系统管理员”才有该权限。其他操作员无法进行这两项操作图九　　密码设置界面如需修改密码，单击“密码修改”标签，进入密码修改窗口，选择需要修改密码的用户名，并依次输入原密码、新密码。并且新密码需要输入两次，然后单击“确定”按钮即可。图十　　密码修改界面4、数据上传当在实验现场，通过台区用户识别仪测试台区线路并保存数据后，就可以将所保存的数据上传到本软件中，进行数据管理操作。这也是本软件的核心功能。数据上传之前，需要用数据线将电脑和台区用户识别仪的连接起来。数据线请使用我们为您配置的专用数据线。当数据线连接完毕后，单击主菜单“系统配置”-〉“串口设置”。打开“串口设置”窗口。选择正确的串口。图七 串口设置窗口说明：串口设置一般有几个串口可供选择，如图七所示，可以先选择其中一个串口，如果不能上传再依次选择其他串口。据此，选择正确的COM口。单击“确定”按钮保存退出。单击主菜单中的“数据管理”-〉“数据上传”，打开数据上传窗口，并点击“上传数据”按钮。此时，数据管理系统等待台区用户识别仪的的数据上传。此时，打开测试仪，进入主菜单，选择“6、数据上传”并点击确定，或直接单击“通讯”按钮，便可将仪器所保存数据上传。“数据上传”窗口将显示所上传数据的基本信息。当确认基本信息正确无误后，单击“保存数据”按钮，将上传数据保存到系统数据库中。同时“上传数据”列表框清空。 至此，数据上传操作完成

云浮台区识别仪理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的稳定运行。电能质量分析仪采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网高达63次谐波分量、谐波总畸变率、三相电压不平衡度、电压波动和闪变、电压骤升、骤降、短时中断、电压偏差、频率；各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值等电能质量指标。

云浮台区识别仪章器概要1. 应用领域和范围?电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。?测量分析公用电网供到用户端的交流电能质量。?应用小波变换测量分析非平稳时变信号的谐波。?测量分析各种用电设备在不同运行状态下对公用电网电能质量。?电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。?测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。?测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2. 仪器特点：?可靠?电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅在使用上、可靠和方便，而且大大提高了的抗干扰能力。?使用方便便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。?精度高符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。?软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。?通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。?测试参数多系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。?实时谐波数据判断实时判断当前测试的电压谐波、电流谐波数据正常或超标。?后台管理分析软件Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。

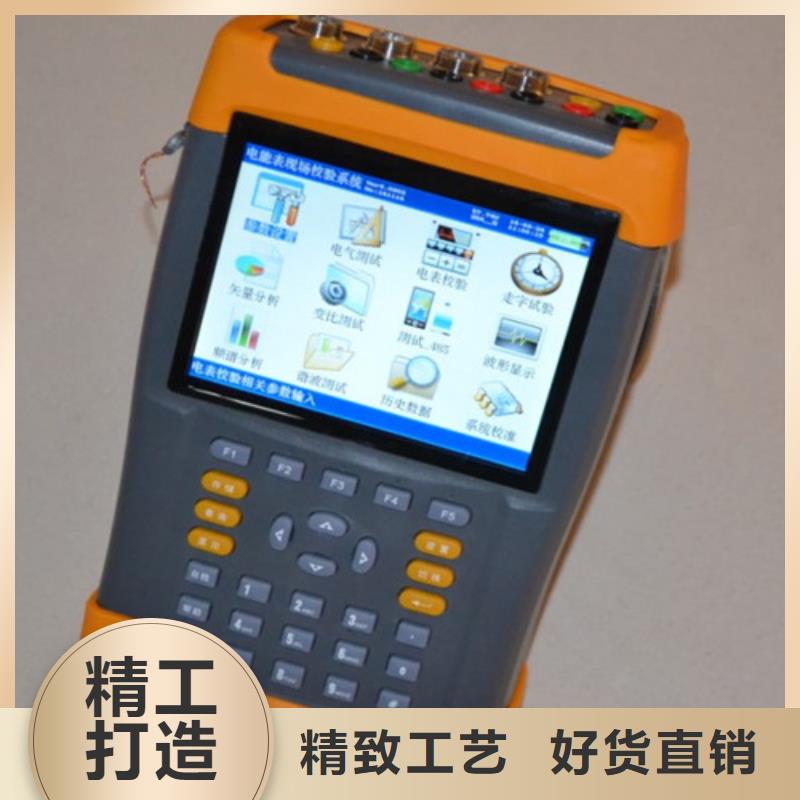

云浮台区识别仪 技术指标1、台区测试部分通讯方式：特种负荷信号传输，距离：≥5km电流测试距离：≥5km识别周期：≤6秒测试成功率：分支识别数量：单主机3路（多主机方式可扩展18路）钳型电流互感器：750A/1500A柔性电流钳50mm卡钳(50A/100A/250A/500A)（选配）2、电参量测量部分电压：±0.2％ 电流：±0.5％功率：±0.5％ 频率：±0.02Hz相位：±0.2°3、电能质量部分电压谐波测量次数：2－51电流谐波测量次数：2－51谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％4、工作环境工作环境温度：-30℃~60℃工作环境湿度：≤95％RH工作电压：AC220V±10％5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、重量重量：1Kg7、单机体积体积：25cm×16cm×6cm三、结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；保险座。打开支架后右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口为预留口（本机不带电池），用于连接充电器；USB接口，通过U盘，可将仪器内存储的数据文件拷贝到电脑。
