莱芜雷电冲击发生器动作控制能够手动或自动控制放电球距跟踪充电电压，并显示放电球距值；控制本体自动接地；冲击次数预置、极性自动换接等功能；控制并显示截波球距。（2）充电控制充电电压充电速度充电极性直接由界面输入设定；系统自动跟踪设定电压下的球隙跟踪。充电方式采用可控硅调压方式恒流充电。能够自动控制冲击电压发生器的充电过程，可以根据试验要求，调节充电电压和充电时间，并显示充电电压值；可控硅调压方式较之传统的调压器调压方式，具有体积小，响应速度快，控制精度高。充电稳定度0.3％，充电速度可调。采用自控方式充电时能使充电电压按所需的充电曲线上升，自动稳定在预先整定的充电电压值上，从而保证了充电的均匀性、重复性和试验结果的准确性。（3）触发控制采用高性能的点火脉冲放大器，能够产生大于15kV/100nS的脉冲电压，确保冲击设备点火可靠，同步放电稳定。截波延时方式采用LC延时回路，可方便地获得2～6μS的截波触发延时，稳定性好，精度高，截断分散性小于0.1μS，点火脉冲延时可调范围：0～9.9μS。（4）联锁控制整个系统具有完善的警灯、警铃等试验区的报警功能和控制接口；具有自动接地和接地与系统联锁，过流和过压保护功能；紧急停止功能。（5）扩展功能能与其它计算机通过串口进行通讯和数据交换；

<莱芜>天正华意电气设备有限公司

莱芜雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

莱芜冲击电压发生试验装置

莱芜雷电冲击发生器 ?急停状态：当按下急停按钮时显示为红色，松开后为绿色。急停按下后不能进行测试。极性状态：显示当前极性的状态，“正”为正极性状态，“负”为负极性状态。?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。有故障时，显示故障信息。3.2.3【控制区】主界面总共有4个按钮，分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”，其功能分别为：?开始试验：系统处于停止状态时，显示“开始试验”，当状态栏中状态全部为绿色时，按下“开始试验”设备开始工作。?停止试验：按下可以停止正在进行的试验。?参数设置：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：状态栏中出现故障时，用于系统的复位。 3.2.4试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。参数设置页面总共包括2大块：冲击试验设置、角度控制。3.2.4.1冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为V（伏）。可设置的充电电压为100V，额定充电电压为10000V，不得超过12000V。?设定时间间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?正/负极性：单击负极性按钮，系统会切换到负极性，负极性是一样操作方式。?充电速度选择：系统自动默认为中速档位，点击右侧绿色按钮进行选择，无论选择那个档位，系统断电后自动默认为中速档位。?确认/返回：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。?手动触发：点击一次后，触发球动作一次。系统参数设置：设置控制系统的组成，个功能模块的动作方式，以及系统硬件参数设置，一旦设备调试好，严禁随意改动系统参数。进入方式：在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整，必须输入正确的授权密码才可进入高级调试界面。

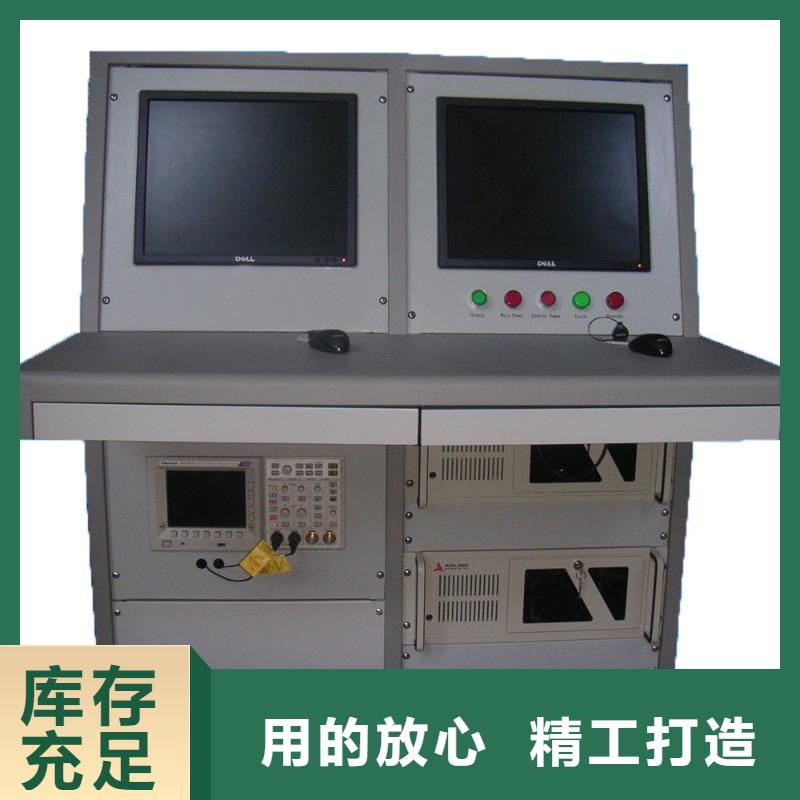

莱芜雷电冲击发生器 测量系统结构说明如下：测控一体化工作台为两联柜形式，显示器、键盘鼠标放置在桌面上，计算机主机、示波器、隔离滤波电源、UPS放在办公桌内，继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台工作方式的设置由测控软件（具有软件著作权）自动完成。其带宽100MHz，标称分辩率达9bit，采样速度达2.5GS/s，记录长度10M，通道2个；可记录雷电全波、操作波和雷电截波。用户只需根据界面提示，输入各项试验条件即可（用户也可选择其它示波器）。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪（仪器具有PTB校准）校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K ％标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(＊.DAT)的格式存盘，从硬盘中读出并显示在屏幕上，帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ，在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能 输入文字，绘制和插入电路接线图，插入试验波形图，存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能，方便用户分析波形。

<莱芜>天正华意电气设备有限公司 莱芜冲击电压发生试验装置

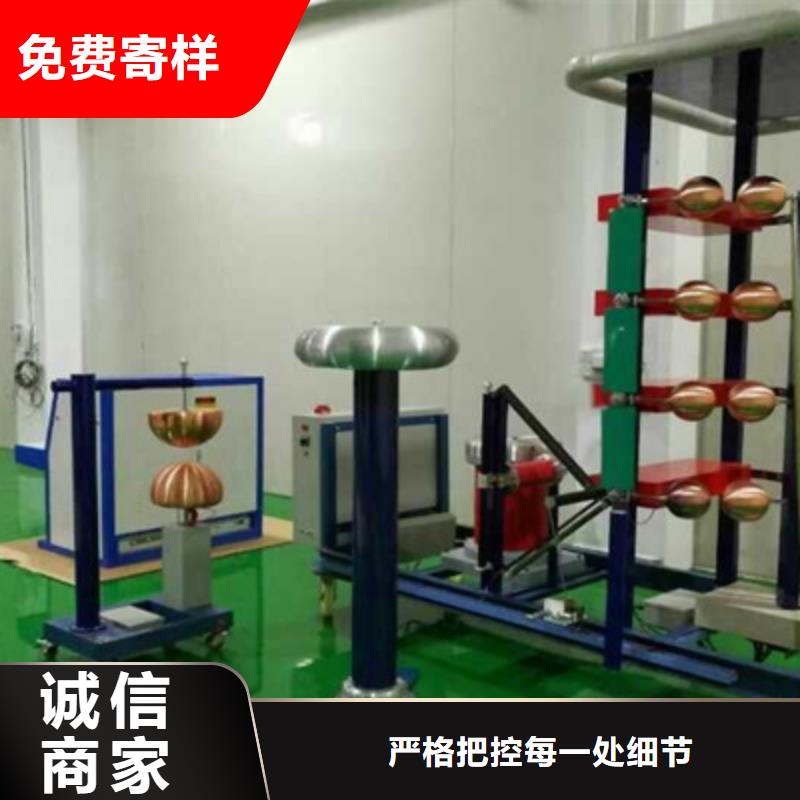

莱芜雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/200mA的高压整流硅堆反向耐压200kV，平均电流0.2A，高压整流硅堆安装在充电变压器前面，可倒换充电电压极性；(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边对称恒流充电方式；(6)自动控制时，恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器2只，采用50kV，300M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为2级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F，直流工作电压50kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；

<莱芜>天正华意电气设备有限公司 莱芜冲击电压发生试验装置

莱芜雷电冲击发生器 触发球间隙调试在【参数设置】页面中，点击【球隙调试】进入触发球间隙调试，该页面总共包括3部分，触发球状态显示、触发球参数设置和触发球控制设置。5.3.7.触发球状态显示：右图，以动画的方式显示当前触发球检测信号的位置、距离差和控制方式。?图中“上下箭头”为手动控制触发球距离增大、减小。?“31.3mm”显示的是当前参数下触发球的距离。?“0 量值”该值显示的是实际信号检测到的数值，也就是我们所需要调试的值?“小值”“值”按钮是用来将当前量程值写入小位置，和位置。5.3.8.触发球距离设置：右图，将调试结果输入在这里。?触发球小位置：将触发球运行至小距离处，记录当前触发球位置的量值，写入【触发球小距离位置】，或者将触发球运行至小距离处后，点击【写入小位置】按钮，数值自动记录。?触发球位置：将触发球运行至距离处，记录当前触发球位置的量值，写入【触发球距离位置】，或者将触发球运行至距离处后，点击【写入位置】按钮，数值自动记录。保存参数：调试结束后，点击【保存】按钮，保存调试结果。

<莱芜>天正华意电气设备有限公司 莱芜冲击电压发生试验装置

莱芜雷电冲击发生器冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成，每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量： 400pF部分响应时间　Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为、1000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

<莱芜>天正华意电气设备有限公司

莱芜雷电冲击发生器信号分析设置页面?波形分析设置：多可以显示4个通道波形，根据示波器的不同有所差异。?探头倍数：根据实际探头的倍数关系，设置示波器，这样在示波器显示中可以显示为实际值，负责可能出现波形显示不完全等问题。?滤波方式：数字滤波是进行软件多点平均滤波。?波形方向：设置系统在正充电时，出现的波形方向，与系统的结构有关，?波形类型：可以选择为电流波形或者电压波形，波形的参数将自动根据波形类型进行匹配。?偏置计算：是否对波形进行去偏置操作。?采样比：即设置系统的分流比（V/A）或者分压比。?设置完成后点击确认保存参数。1.3.波形测量分析：基本的测量分析均可以在工具栏内通过点击快捷按钮进行选择，通过鼠标简单的拖拽波形达到测量的目的。图4-5 测量界面1.3.1.时间测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.2.幅值测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.3.波形峰值点测：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-6中测量时间光标变为该通道波形颜色，当鼠标在波形界面上移动的时候光标会随动鼠标的移动而移动，光标与波形的焦点也随光标的移动沿波形滑动，在某处点击后，即可却请改点为值（小值）点，并且会在幅值参数处出现“Manu.”字样，表示该值为手动测量的值。1.3.4.放大缩小：点击工具栏快捷按钮后，鼠标变为“十字标”，在界面上托动十字鼠标，划出一个矩形区域，松开鼠标后，该区域将被放大至整个界面显示。1.3.5.通道选择：点击工具栏快捷按钮后，可以选中或者取消显示该通道，伴随着将是所有参数将不再显示。1.3.6.查看历史记录：点击工具栏快捷按钮后，可以打开或者关闭数据库记录。

莱芜冲击电压发生试验装置

莱芜雷电冲击发生器 原理简介 整流充电：通过调压器升压，可控硅整流，实现充电。 冲击发生器：通过水银继电器来完成触发。 分压器：采用电阻分压，采集电压信号。 冲击电流调波元件：根据不同的波形选择不同的电阻和电感。 控制单元：上位机采用触摸屏，优点：稳定可靠。下位机采用三菱PLC，优点：运行速度快，稳定。 分压器、分流器：由青岛天正华意电气自己研发。采用纯电阻分压方式。1.4适用范围1.4.1依据标准：控制设备，是根据GB18802.1低压配电系统的电涌保护器 部分: 性能要求和试验方法和GB18802.2电信和信号网络的电涌保护器 部分：性能要求和试验方法研制而成的，本系列冲击电流测试设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、SPD等电器设备耐受雷电冲击电流的热和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。1.4.2主要性能参数：1.2/50电压输出为10kV2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值＊电压变比＝输出电压值）

莱芜冲击电压发生试验装置

莱芜雷电冲击发生器控制系统技术参数 充电电压整定范围 15～150.0kV 充电电压15～150.0kV充电电压调节精度 1 ％充电电压不稳定度 ＜ 1 ％充电时间设定范围 30～900 S充电时间调节精度1 S报警延时2 S冲击试验次数设定范围 0～99 次冲击试验次数调节精度 1次输入电源电压 220 VAC±10％输出交流电压 0～220 VAC(连续)输出交流电流 0～30 A双屏蔽测量电缆九、技术培训及技术资料1．安排2～3人进行操作和设备维护培训2．设备操作说明书，平面布置图，电气控制图，电器原理图，控制系统编程方法，维修保养手册，装箱单、产品质量保，产品、合格证明，外购件的合格证等有关资料。十、验收培训与售后服务1、验收供方应派代表与需方共同在现场对设备进行开箱验收；验收项目和标准参照相关条款，如果需方和供方对验收结果存在分歧，应本着友好协商的原则解决。2、培训供方提供一次的免费现场试验及培训。3、售后服务该套设备在出厂时，由供需双方在供方单位完成出厂验收试验，经验收合格后，才允许发货。供方负责对该试验装置免费全保修一年(从验收合格之日算起)，并进行终身维修服务。保修期内负责免费检查、更换损坏的零部件，保修期外维修服务只收取维修成本费用。在接到需方需要售后服务的电话或传真后，供方应实行快速技术响应服务；如果必须到现场才能解决的问题，供方应保证在24小时内抵达。特殊情况下供方无偿提供自用设备为用户服务。根据需方需要，将长期免费提供版本的测量分析软件；终身技术支持。
