三相三相交直流指示仪表检定装置

邯郸三相三相交直流指示仪表检定装置

邯郸三相标准功率源 三相交直流程控标准标准功率源采用表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 可校验各种型号单、三相电能表。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。具有谐波输出、电流正反向、逆相序、手动或自动换挡智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 电压、电流、相位试验点丰富，便于操作。 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

<邯郸>天正华意电气设备有限公司
邯郸三相三相交直流指示仪表检定装置

邯郸三相标准功率源 操作方法操作者在使用本仪器时，注意触及屏幕的力度，不要用力过大，损坏触摸屏。面板上的功能键介绍：键盘上的按钮可以实现不同的功能，仪器可以转到下面几个界面： 设置键，用于设置电源的状态，包括三相四线、三相三线、单相等，设置三相或单相电压、电流输出的额定值，设置被校电表参数，以及谐波次数、含量、谐波相位，它是通过连续按下 切换不同参数界面。 试验点键 ，包含了常用的电压、电流、功率因数试验点。 调节键，对电源三相电压电流的任意一相或全部输出的幅度、相位、功率因数、频率进行调整。 ：方案键，确定电能表校验试验点的试验方案。 校表键，根据检定方案校验电能表。【UI】：命令三相交流电压电流升输出或关闭，是三相交流电压电流输出的总开关。 ：A相电压输出开关。【U2】：B相电压输出开关。【U3】：C相电压输出开关。 A相电流输出开关。【I2】：B相电流输出开关。【I3】：C相电流输出开关。【DC：进入直流电压电流控制界面【U】：直流电压输出开关【I】：直流电流输出开关 数字输入键。 在参数输入时，作用是小数点；在 界面，是触摸屏校准键。 删除键，删除不需要的数据或选中的某一次谐波。 保存键，保存输入的数据和校验电能表的结果。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面

邯郸三相标准功率源 操作说明注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检定前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不要短路，电流输出不要开路。＊ 若要改变电压或电流量程，先降电压或电流为零。＊ 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。＊ 校验交直流mV表必须使用专用五芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 校验交直流uA、mA和电阻表必须使用专用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。＊ 点频方波输出必须使用专用两芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。＊ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。＊ 在使用电子电阻箱时，测试电流不得超过各量程允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会超过允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。＊ 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。＊ 关机的顺序是先按“清零”键再揿电源开关。5．1 各按键及旋转编码器的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。

<邯郸>天正华意电气设备有限公司
邯郸三相三相交直流指示仪表检定装置

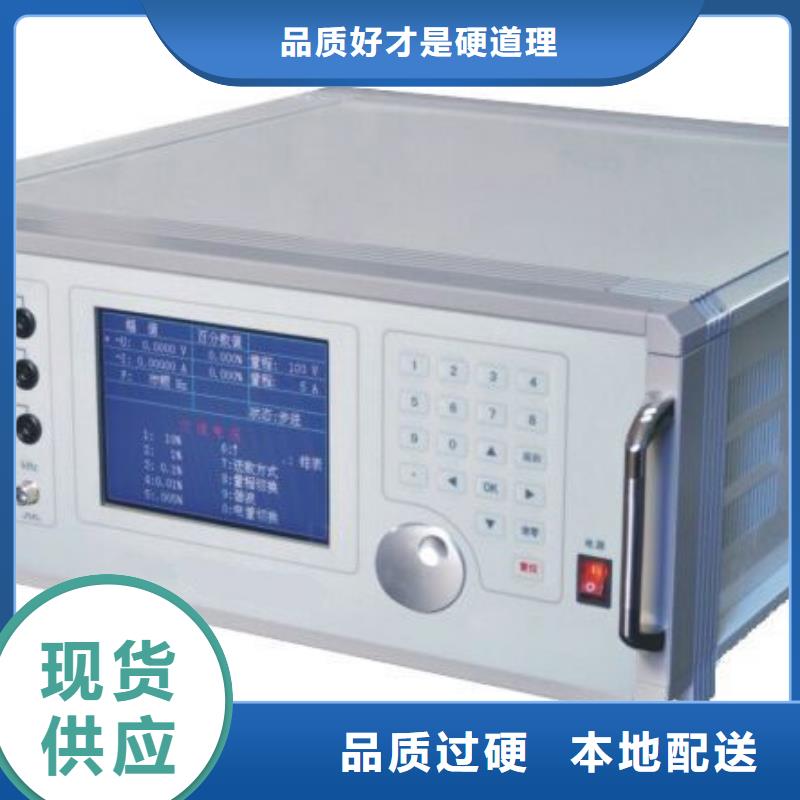

邯郸三相标准功率源仪器前面板左侧是液晶显示器，右侧是按键区，仪器的后面板为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-为电流流出端，其他各档端子为电流流入端 ；脉冲信号接口、232串行口（用于上传保存的数据至计算机）。当仪器有交流电源可用时，尽量使用外接交流电源。如果经常在无交流电源的情况下使用，仪器须及时充电，避免电池深度放电影响电池寿命，每次充电时间应在4小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。

<邯郸>天正华意电气设备有限公司

邯郸三相标准功率源 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。1：源操作2：仪表校验3：校准图谐波 ▼：电量 ▲：送数方式 ?：量程图45．3 交流源操作 在主菜单中，按键进入“源操作”界面，在“源操作”界面中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电压、电流、频率值；电压、电流的量程；送数方式的状态。图的表格下部分用于设置电压、电流幅值；设置输出量程；设置各次谐波幅值、角度；设置频率。图的底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作对象和操作方式。需要注意的是：当交流电压（电流）的档位为mV（mA）档位时，只能对交流小电压、电流信号设置，不能对交流大电压、电流信号进行设置。交流电压、电流的档位为V、A档位时，只能对交流大电压、电流信号进行设置，不能对交流小电压、电流信号进行设置。例：如需设置电压输出150V；电流输出1.5A；频率55Hz。具体操作如下：开机后进入源操作界面默认电压、电流档位为100V、5A；送数方式为“步进”。⑴在电压状态按“?”键进入量程切换，再按“?”键可循环翻看屏下部显示各电压量程信息，根据屏下部显示，按“7”键切换当前量程为200V档 切换后装置自动回到电压幅值升降状态，此时可“1～5”键配合“6”键调节输出电压至150V（“1～5”键为步进键，“6”键为上升与下降的切换键）。

邯郸三相三相交直流指示仪表检定装置

邯郸三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.2A、1A、2.5A、5A、10A、50A　　 输出容量　30VA；3．3 交流电压、电流调节范围 0～130％ FS（50A量程0～120％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、50A 输出容量50W；3．15 直流电压、电流调节范围0～120％ FS（1000V、50A量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．17 直流电压调定值准确度　　　　　　 　0.05％ FS；3．18 直流电流调定值准确度　　　　　 　0.1％ FS；3．19 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．20工作电源　 单相220V±10％，　50Hz±5％；3．21使用环境　 温度200C±100C，　相对湿度≤85％RH；3．22体积重量　 约536×532×205mm3，　25kg（豪华型机箱30kg）。

<邯郸>天正华意电气设备有限公司

邯郸三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

<邯郸>天正华意电气设备有限公司
邯郸三相三相交直流指示仪表检定装置

邯郸三相标准功率源 该表需做所有分格及变差的校验。输入上述参数后按“OK”键，装置自动进入分格点校验，电压自动升至差分格点标准值的5％(指额定值的5％)的位置，即1.5kV处，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二分格点的校验，光标在第二分格点位置上，电压自动升至差第二分格点标准值的5％（即3.5kV）位置，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二分格点误差。依此类推上升完成一个分格点(10kV) 校验后，装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二分格点位置上，电压自动降至高于倒数第二分格点标准值的5％（即8.5kV）位置，校验员用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

邯郸三相标准功率源主菜单开机后液晶显示器出现图3所示主菜单界面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作“源操作”分为“交流输出设置”操作和“直流输出设置”操作。功能是在装置输出范围内，在“交流输出设置”或“直流输出设置”界面中设置所需的输出电量。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”显示如图4。在这里，可根据需要对交流源输出进行设置。图的上半部分（输出检测）显示内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置。⑵ 频率栏中初始状态为标频50Hz。按屏幕下方“频率”键进入“交流频率输出设置”界面后，按“9”（市电/标频）键，可将频率由“标频”状态转成“市电”状态并且频率栏中显示“市电”。⑶ 在图4中按屏幕下方“因数”键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前所设置的电压、电流档位；相别、接线方式的状态；电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。其中：“交流XX（XX为电压，或电流，或因数，或角度，或谐波，或频率）输出设置”是提示当前设置的对象。可通过按屏幕下方六个按键和右边的按键，根据提示选择不同的操作对象和操作方式。⑴ 在“交流电压输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相统一调节）的当前“电压档位”10％～0.005％幅值。

邯郸三相三相交直流指示仪表检定装置

邯郸三相标准功率源 面板和后板 面板布置见图1，后板布置见图2图14．1面板接线端说明：“UA”、“UB”、“UC”接线端：分别为A、B、C相交流电压输出高端。“UO”接线端：为A、B、C相交流电压输出公共低端。“IA”、“IB”、“IC”接线端：分别为A、B、C相交流电流输出端。其中黄、绿、红色接线端分别是A、B、C相交流电流输出高端；对应的黑色接线端为A、B、C相交流电流输出低端。“V”接线端：为75V、150V、300V、500V、1000V直流电压档位输出端（75mV直流电压档位输出端，在后板上）。“I”接线端：为直流电流输出端。4．2面板按键说明：液晶显示器屏幕下方的六个按键： 为复合键，其按键功能由当时的屏幕显示确定。“0～9”： 数字键，还可配合显示屏中的各种提示使用。“·”： 小数点键，配合数字键使用。“F0”： 电压、电流的快捷键。“、、、”： 除作为方向键外，主要配合显示屏中各种提示使用。“OK”： 确认键。“清零”： 使所有输出电压、电流降为零。“返回”： 使当前界面回到上一界面；还在检定过程中作中止键使用。“复位”： 使装置恢复到开机初始状态。4．3后板布置说明：“光电采样输入”五芯插座：为电能表的电能脉冲通过光电采样器或电子电能脉冲测试线输入到装置里的输入接线端。“电能脉冲输出”两芯插座：为装置的电能低频脉冲输出接线端。“75mV输出”四芯插座：为直流电压75mV档的输出端。“IA”、“IB”、“IC”的重轻载开关：分别为A、B、C相交流电流的重轻载开关。开关切到“重载”时，交流电流各档位以输出容量输出。开关切到“轻载”时，交流电流各档位的输出容量约是重载时的一半。“市电100V输出”接线端：为不可调节的市电100V交流电压输出端。 “USB”接口插座：为与电脑通讯的USB接口，不得作为它用。“”接线端：大地接线端。
